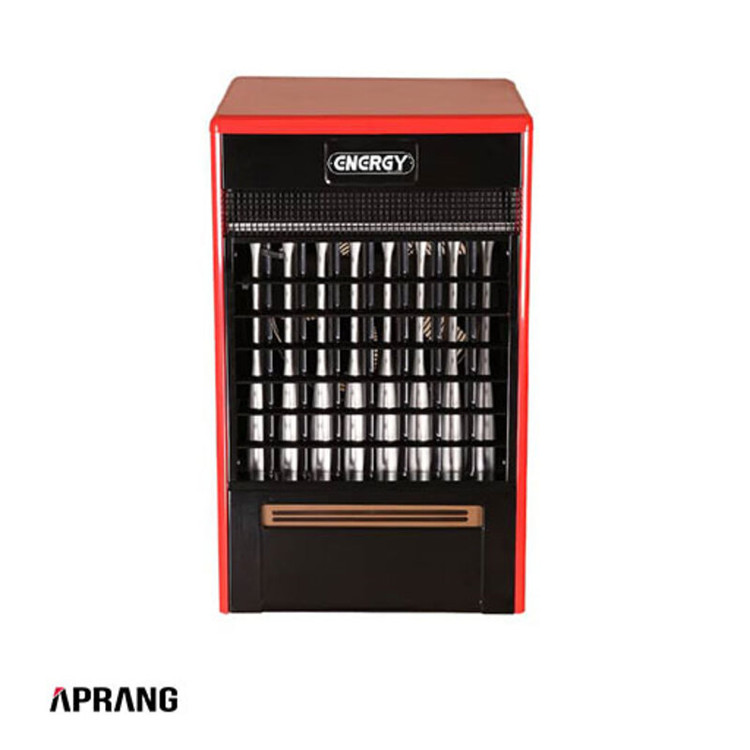

هیتر گازی انرژی (فن آلمانی) مدل GH 0640

نکات مهم نصب محصول

• این دستگاه دارای دودکش بوده و بایستی محصولات احتراق آن حتما به خارج از محیط هدایت گردد.
• انتهای لوله دودكش باید مجهز به کلاهک و از بلندترین نقطه ساختمان حداقل 60 سانتیمتر بلندتر باشد.
• دستگاه بایستی با استفاده از یک لوله حداقل با قطر 15 سانتیمتر به دودکش متصل گردد، از تبدیل به سایز کمتر از این سایزخودداری نمائید.
• مسیر لوله دودکش در هیچ نقطه ای نبایستی پایین تر از خروجی دودکش دستگاه باشد.
• این دستگاه جهت استفاده در داخل محیط های صنعتی و تجاری طراحی شده است. از نصب آن در خارج ازمحیط، فضای کوچک و بدون تهویه و نصب بدون دودکش خودداری نمایید.
• محل نصب دستگاه بایستی دارای تهویه مناسب جهت ورود هوای تازه باشد.
• از نصب دستگاه در اطراف مواد قابل اشتعال خودداری نمایید.
• محل نصب دستگاه بايستی کاملاً تراز باشد.
• دستگاه بایستی حتما روی پایه با حداقل ارتفاع 30 سانتیمتر از سطح زمین نصب گردد و نصب دستگاه روی پایه دیواری مشروط به داشتن استحکام کافی و امکانات سرویس و نگهداری بلامانع است.
• جهت لوله كشي بايستي از لوله هاي فولادي بدون درز با ضخامت مناسب استفاده گردد.
• با توجه به میزان گاز مصرفی دستگاه )مشخصات فنی در کاتالوگ( لازم است مطابق با استانداردهای لوله کشی گاز طبیعی، یک لوله گاز، مجهز به شیردر محل نصب پیش بینی گردد.
• دستگاه نباید در محیطهای با هوای قابل اشتعال، آلوده به گرد و غبار و دارای گازهای خورنده و مرطوب نصب گردد.
• فاصله مواد قابل اشتعال از اطراف دستگاه باید حداقل 50 سانتیمتر و تا نزدیکترین دیوار 20 سانتیمتر باشد و شرایط باید به نحوی تامین شود که امکان کشیده شدن وسایل خارجی به داخل فن وجود نداشته باشد.
• دستگاه نباید در جایی که در معرض ضربات مکانیکی یا فیزیکی باشد نصب گردد مگر اینکه حفاظ هایی برای جلوگیری از آسیب دیدن دستگاه پیش بینی شود .
• برای عملکرد صحیح دستگاه، فاصله فن تا دیوار پشت باید حداقل 30 سانتیمتر باشد
• برق مورد نیاز 220 ولت 1 آمپر مجهز به فیوز مناسب می باشد.
• یک کابل سه رشته ( 3×1.5 )مجهز به دوشاخه دارای اتصال زمین بمنظور اتصال دستگاه به پریز در نظر گرفته شده است.
• در صورتیکه در سیم کشی محل نصب ، سیم زمین در نظر گرفته نشده باشد بایستی جهت ایمنی یک سیم از پیچ سیم زمین به اسکلت فلزی ساختمان وصل نمود.
• در صورت دسترسی کودک و اطفال باید تمهیدات لازم لحاظ شود تا امکان دسترسی اطفال به فن دستگاه نباشد.
• نصب و راه اندازی دستگاه بایستی توسط نماینده مجاز سرویس انرژی با رعایت کلیه مقررات ایمنی صورت گیرد.

• جهت دریافت اطلاعات بیشتر به دفترچه نصب محصول مراجعه شود.
